Ekipman tanıtımları

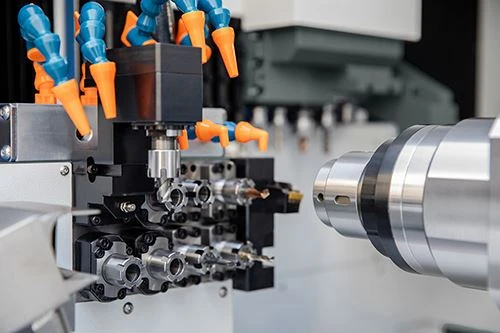

İsviçre tipi CNC torna tüm döküm yelpazesi yüksek performanslı meehanit dökme demirden yapılmıştır ve sonlu eleman analiz teknolojisi ve yaşlanma işlem süreçlerinin kullanımı, makine takımının yüksek sertlik, yüksek hassasiyeti ve yüksek stabilitesi için sağlam bir temel oluşturmaktadır. Meehanit dökme demirin düşük stresli deformasyon özellikleri, makine takımının uzun süreli doğruluğunda önemli bir faktördür.

İsviçre tipi CNC işlenmesinin yüksek doğruluğu nedeniyle, bu işleme yöntemi en iyi, sıkı toleranslar ve karmaşık parçalara sahip parçalar üretirken kullanılır. Kılavuz burç, iş parçasını yerinde düzeltebilir ve doğruluğu artırırken titreşimi en aza indirebilir. Böyle yüksek bir doğrulukla, birçok karmaşık parça üretilebilir, bu da onu ilaç, havacılık ve elektronik gibi endüstriler için temel oluşturur.

Bu makineler, bir döngüde birden fazla görevi tamamlayabilir, zaman kazandırır ve üretkenliği büyük ölçüde artırabilir. Küçük insan denetimi gerektiğinden, İsviçre üretiminin verimliliği ve çıktısı da büyük ölçüde geliştirilmiştir.

İsviçre CNC yöntemi çeşitli malzemelerle sınırlı değildir. Paslanmaz çelik, titanyum, alüminyum, plastikler ve hatta karmaşık geometrileri makine edebilir. Bu hassasiyet seviyesi, geleneksel tornalara kıyasla küçük ve karmaşık şekiller üretmeyi kolaylaştırır.

Kontrollü işleme hataları azaltır ve yüksek hassasiyetli İsviçre işleme göz önüne alındığında ekonomik olan hurda malzemesinin kullanımı, sadece atıkları ortadan kaldırmaz, aynı zamanda giderleri de azaltır

İsviçre tipi CNC torna, işlem sonrası çok az veya hiç gerekmeyen son derece pürüzsüz ve rafine yüzeyler elde edebilir. Kararlı kesme eylemi nedeniyle, takım konuşması ortadan kaldırılır ve katı endüstri gereksinimlerini karşılayan mükemmel bir yüzey kaplamasına neden olur.

Programlandıktan sonra, İsviçre CNC makineleri herhangi bir tutarsızlık olmadan benzer parçaları etkili bir şekilde üretebilir. Otomasyon teknolojisi insan hatasını önler ve seri üretimde tutarlılığı sağlar, bu da hassas takım için mükemmel bir seçimdir.

Teknik parametre

Makine tipi			S205	S206		S265	S266
İşleme kapasitesi	Maksimum işlenebilir çubuk çapı (mm)		Φ20			Φ26
	Mil delik çapı (mm)		Φ25			Φ30
	Maksimum işlenebilir uzunluk (mm)	Rehber çalılıksız	2.5d (maks. 50)
		Sabit Rehber Bush	220 (0ption)
		Döner kılavuz çalı	180
	Arka iğ maksimum kelepçe çapı (mm)		Φ20			Φ26
	Ana Mil Maksimum Sondaj Çapı (mm)		Φ10
	Ana mil maksimum dokunma çapı		M10
	Arka iğ maksimum sondaj çapı (mm)		Φ10
	Arka mil maksimum dokunma çapı		M10
	Radyal Canlı Aracı Maksimum Sondaj Çapı (mm		Φ8
	Radyal Canlı Aracı Maksimum Düğme Çapı		M6
	Geri Canlı Aracı Maksimum Sondaj Çapı (mm)		Φ8 (Opt.)	Φ8		Φ8 (Opt.)	Φ8
	Geri Canlı Aracı Maksimum Dokunma Çapı		M6 (Opt.)	M6		M6 (Opt.)	M6
Mekanik kapasite	Ana Mil Hızı (R/Min)		10000 (döner kılavuz Bush 8000)
	Geri Mil Hızı (R/Min)		10000
	Radyal Canlı Takım Hızı (R/Min)		6000
	Geri canlı araç hızı (R/Min)		6000 (0pt.)		6000	6000 (0pt.)		6000
	Hızlı hareket hızı (m/dk)		24 (X2/Y1/Z1/Z2)
			20(X1)	20(X1/Y2)		20(X1)	20(X1/Y2)
	Ana mil zıplayan (mm)		0.002'den az veya eşit
	Konum doğruluğunu tekrarlayın		0.003'ten az veya eşit
Alet sistemi	0.D. alet		1(16)+6(12)
	Eksenel işleme aracı		4 (ER16)
	Radyal canlı araç		2 (ER11) +3 (ER16)
	Derin delik alet tutucu		2 (ER16, OPT.)
	Geri İşleme Aracı		4 (ER16)
	Geri Canlı Aracı		OPT.	4 (ER16)		OPT.	4 (ER16)
	Geri Dönüş Aracı Tutucu		---	2 (16.opt.)		--	2 (16.opt.)
Motor gücü	Ana Mil (KW)		4.2
	Arka Mil (KW)		4.2
	Doğrusal Tahrik Ekseni (KW)		1
	Radyal Canlı Aracı (KW)		1
	Geri Canlı Aracı (KW)		1 (0pt.)	1		1 (0pt.)	1
	Soğutucu Pompası (KW)		0.4
Makine ağırlığı (kg)			2900	3000		2900	3000
Makine Boyutları (L x W x H) (mm)			2565x1350x1850

İsviçre tipi CNC TornaStandart ekipman

konfigürasyon	Çıplak Makine Yapılandırması	Marka
10,4 inç çift kanallı sistem	---	Syntec
Harici el çarkı	---	Shansen
Mutlak pozisyon servo	---	Syntec
Elektrik Bileşenleri	---	Schneider
Elektrikli mil	Katmak	Çin
İş mili	Katmak	Syntec
Mil Yatağı	Katmak	NSK (Japonya)
Balo Vidası ve Kılavuz İçe Aktar	Katmak	PMI/THK
Şaft kuplajı	---	KTR (Almanya)
Kilit fıstığı	Katmak	Yinsh (Tayvan)
Ana iğ kenetleme cihazı	Katmak	Çin
Arka iğ kenetleme cihazı	Katmak	Çin
Döner kılavuz burç cihazı	Katmak	Çin (spline tipi)
Kılavuz burcu cihazı olmadan	Katmak	Çin
Radyal canlı araç	Katmak	Çin
Arka iğ ön tarafı cihazı	Katmak	Çin
Parça konveyör bant	Katmak	İthal kemer
Mil Yağı Soğutucu	Katmak	Muhalif
Yağlama sistemi	Yağlama pompası olmadan	Herg (Japonya)
Soğutma sistemi	Soğutma pompası olmadan	A-ryung
Pnömatik sistem	Katmak	Airtac
LED aydınlatma cihazı	---	Langrui
LED Üç renkli alarm ışığı	---	Ouden
Tamamen kapalı korumalar	Katmak	Çin
Ayak ara parçaları ve vidalar	Katmak	Çin
Randomize Araçlar	Katmak	Çin
