Ürün Açıklaması
Makine yatağı yapısı stabildir
Freze makinesi yatağı, birçok temas yüzeyine, yeterli sağlamlığa ve iyi stabiliteye sahip dikdörtgen bir kılavuz ray yatağıdır. İşleme sırasında titreşimi etkili bir şekilde azaltabilir ve işleme doğruluğunu sağlayabilir.
Üstün iş mili performansı
Mil özel malzemelerden yapılmıştır ve hassas açısal temaslı rulmanlarla donatılmıştır. Temperleme ve ince taşlamadan sonra güçlü kesme kuvvetine ve yüksek hassasiyete sahiptir.

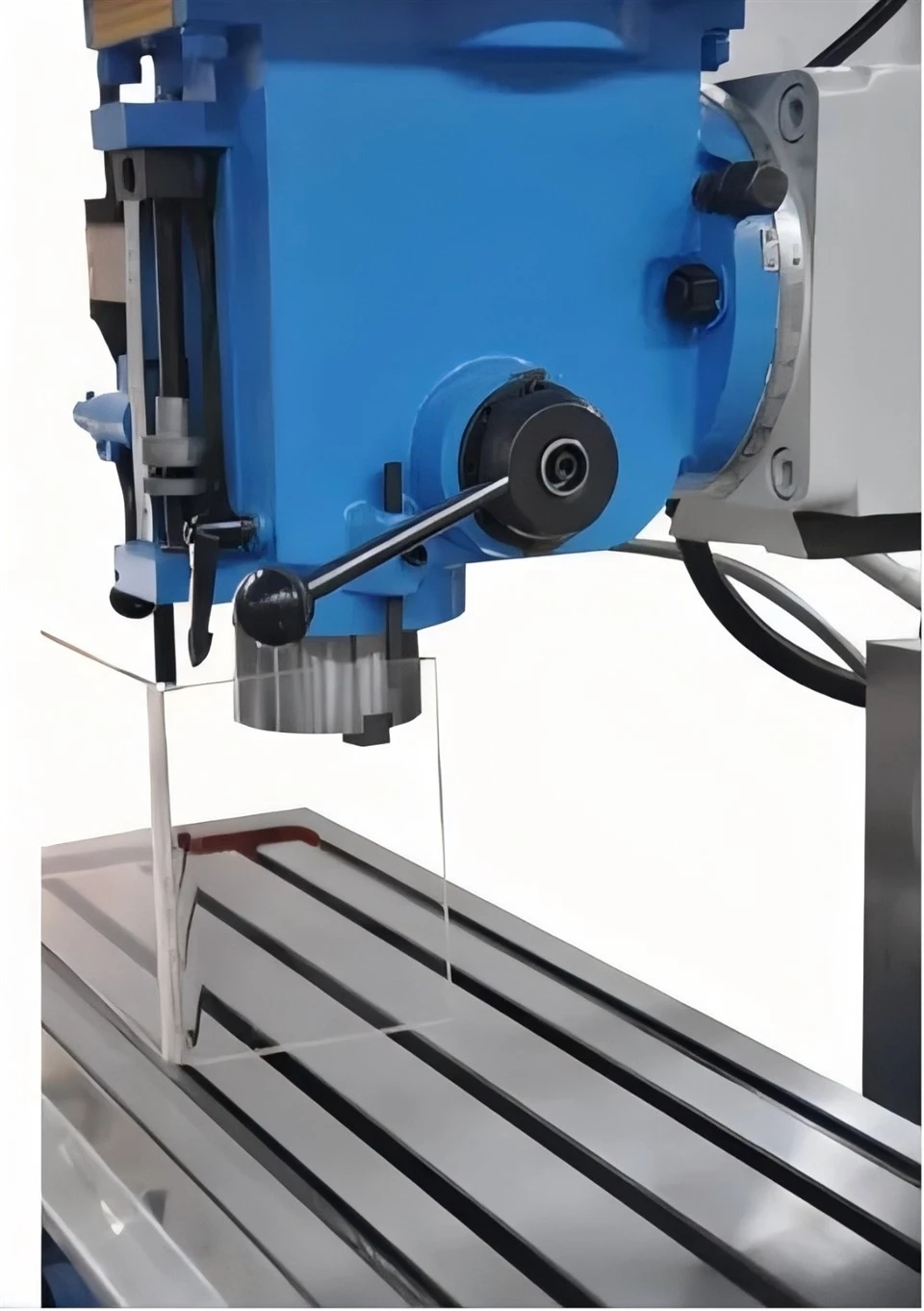

Esnek kafa tasarımı
Dikey freze matkap kafası, Z-tipi bir kutu dişli aktarım mekanizmasıdır ve iş mili (dikey eksen), iş mili mikro-hareket mekanizmasıyla donatılmıştır. İş mili kutusu dikey düzlemde ±45 derece dönebilir ve iş mili kutusu şahmerdan boyunca yatay olarak ileri ve geri hareket ettirilebilir, bu da işleme aralığını genişletir ve iş parçalarının farklı konum ve açılarda işlenmesini kolaylaştırır.

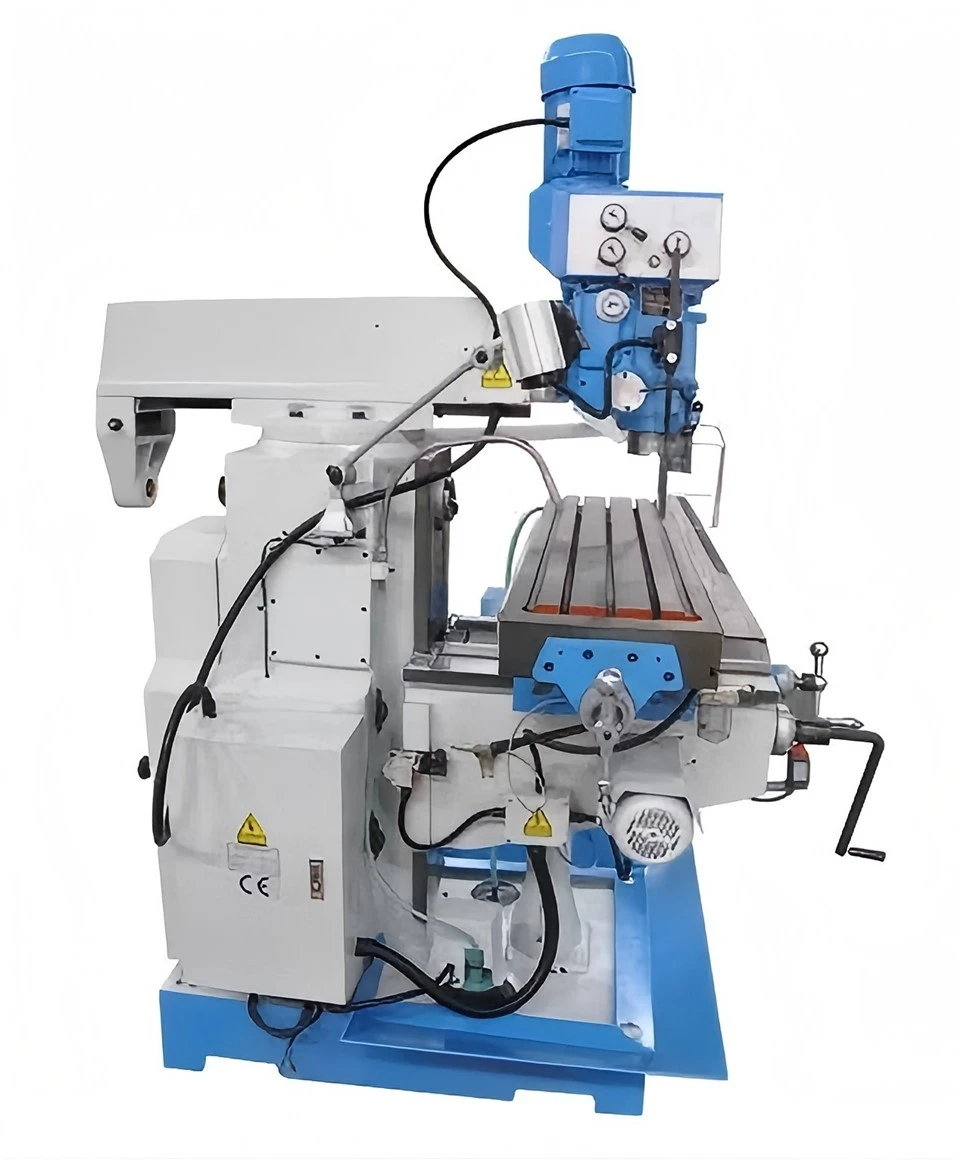

ZX6350ZA Delme ve freze makinesi
Teknik parametre:
|
Model NO. |
ZX6350ZA |
|
Mil konikliği |
ISO40(V) ISO40(H) |
|
Milden tablaya olan mesafe |
60-460mm |
|
Yatay milden tablaya olan mesafe |
0-400mm |
|
Milden sütuna olan mesafe |
200-650mm |
|
Mil hızları |
(8 adım) 90-2000 dev/dk(V)40-1300 dev/dk(H) |
|
Mil hareketi |
120mm |
|
Tüy besleme |
(3 adım)0.04 0.08 0.15 |
|
Otomatik-beslemenin maksimum delme kapasitesi |
14 mm |
|
Kafa hareketi |
45 derece |
|
Tablo boyutu |
1370x320mm |
|
Masa hareketi (yatay/çapraz/dikey) |
720x320x400mm |
|
Boyuna çapraz hareketin besleme aralığı |
(8 adım) 22-555 mm/dak |
|
X,Y-ekseni hızlı ilerleme hızı |
1080 mm/dak |
|
Z-ekseni yüksek ilerleme hızı |
560 mm/dak |
|
Z-ekseni motor gücü |
750W |
|
Maksimum iş parçası ağırlığı |
400kg |
|
T-yuva numarası /genişlik/mesafe |
3/14mm/70mm |
|
Ana motor için beygir gücü |
2,2kw(V) 2,2kw(Y) |
|
X,Y ekseni tahrik motoru |
750W |
|
Genel boyut |
1750x1600x2260mm |
|
N.W./G.W. |
1560/1700 kg |
Dikey freze matkabı Makine Standardı
|
Öğe |
İsim |
Modeli |
adet |
|
1 |
Delme ve freze makinesi |
1 |
|
|
2 |
Matkap mandreni |
16 |
1 |
|
3 |
Freze aynası |
1 |
|
|
4 |
Redüksiyon manşonu |
2 |
|
|
5 |
Makine mengenesi |
160 |
1 |
|
6 |
İngiliz anahtarı |
S21-24 |
1 |
|
7 |
İç altıgen anahtar |
5 |
1 |
|
8 |
Kam kilidi |
2 |
|
|
9 |
Kama değiştirici |
1 |
|
|
10 |
Mil çardağı |
1 |
|
|
11 |
Yatay delme cıvatası |
2 |
|
|
12 |
Kullanım kılavuzu |
1 |
|
|
13 |
Muayene sertifikası |
1 |
|
|
14 |
Paket listesi |
1 |
